背景描述：
郑州铁路局为贯彻执行铁运【2011】114号《铁路通信设备雷电综合防护实施指导意见》，切实提高郑州铁路分局所辖通信局站通信设备的雷电防御能力，经郑州铁路分局电务处、通信科等部门研究决定，对郑州站新通信机械室通信设备实施综合雷电防护改造试点。

试点站通信设备综合雷电防护工程由郑州世创电子科技有限公司承担，工程内容包括建筑物直接雷防护、通信机械室屏蔽、通信设备雷电过电压防护、接地等电位连接等综合雷电防护。

由于试点站通信设备机械室所在建筑物直接雷防护工程已经在建筑物土建阶段按照相关规范及标准完成，本期工程主要针对通信设备进行包括机房屏蔽、设备雷电过电压防护、接地等电位连接等在内的综合雷电防护改造。

挑战与需求：
1、通信电源负荷电流容量较大，安全起见及考虑后期维护，电源系统的多级防雷原则上需选用并联型浪涌保护器；
2、我国电网电压普遍稳定性不足、波动范围大，所以在考虑浪涌保护器低保护水平的情况下还要求有足够的最大持续运行电压；
3、为方便监控、管理及日常维护，电源低压侧用浪涌保护器，应具有失效报警指示；
4、为不影响通信系统的正常供电，电源浪涌保护器必须有失效分离装置，在失效时自动与电源系统断开；
5、通信信号线路种类多，差异大，且要求对信号传输无影响，故对插损、传输速率、驻波比、极间电容、漏电流等要求较为严格。

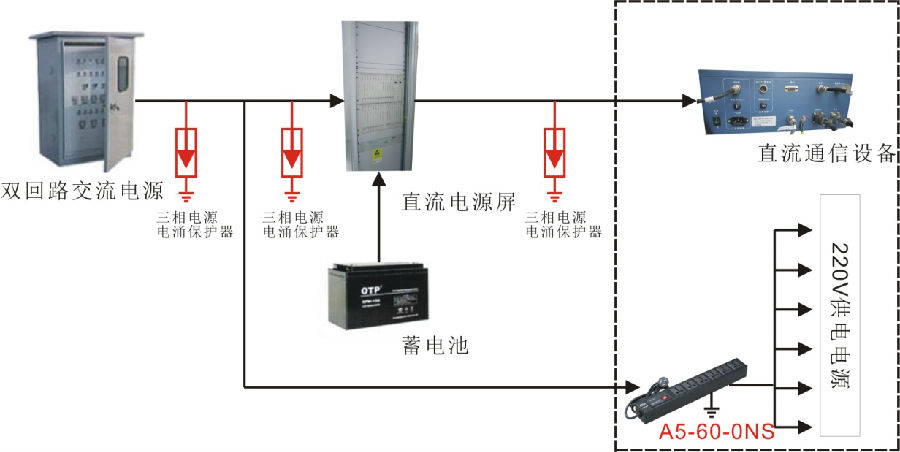

1、电源系统示意图

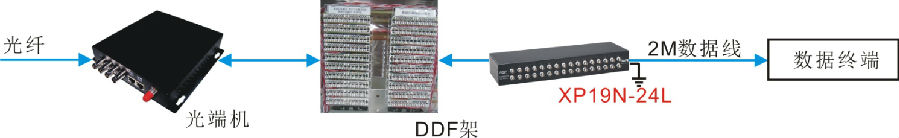

2、DDF架2M口示意图

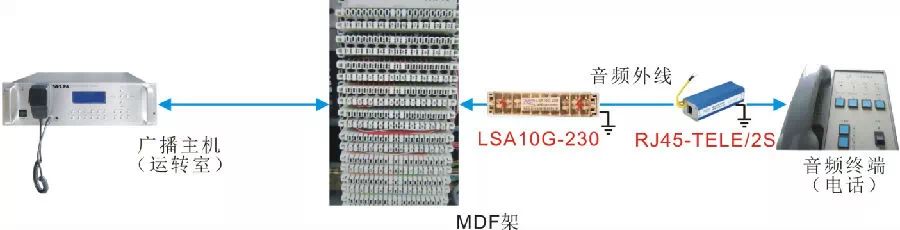

3、音频信号系统示意图



4、无线系统--车站电台示意图

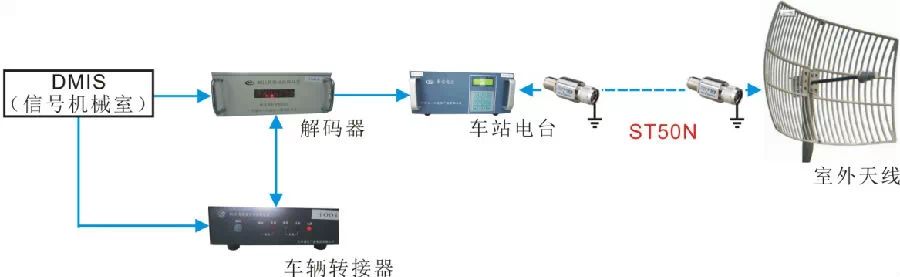

5、无线系统—车辆转接器示意图

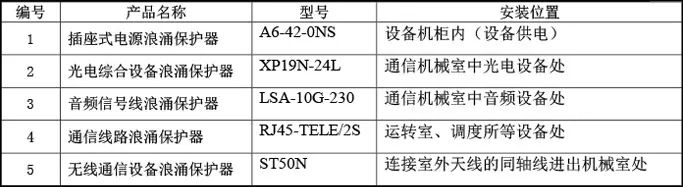

产品配置表
