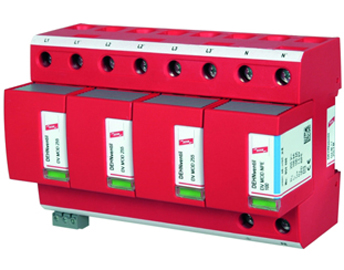

DV M TT 255 (FM)供电系统复合型SPD -1级
预接线火花间隙型复合雷电流/电涌保护器，由底座和插入式保护模块组成。
RADAX Flow技术，具备续流抑制功能，满足系统高可靠性要求。
可直接保护终端设备



DV M TT 255 (FM) 基本线路图            DV M TT 255 (FM) 尺寸图
用于TT和TN-S(“3+1”电路)系统的模块式复合雷电流/电涌保护器


型号	DV M TT 255	DV M TT 255 FM
货号	951 310	951 315
SPD 依据 EN 61643-11 / IEC 61643-1/-11	1 级 / I 级	1 级 / I 级
与终端的能量协调性	1 级 + 2 级	1 级 + 2级
与终端的能量协调性( ≤ 5m )	1 级 + 2 级 + 3 级	1 级 + 2级  + 3 级
标称交流电压 UN	230 / 400 V	230 / 400 V
交流最大持续工作电压 UC	255 V	255 V
雷电流冲击电流 (10/350 μs) [L1+L2+L3+N-PE] Itotal	100 kA	100 kA
比能量[L1+L2+L3+N-PE] (W/R)	2.50 MJ/ohms	2.50 MJ/ohms
雷电冲击电流 (10/350 μs) [L-N]/[N-PE] Iimp	25 / 100 kA	25 / 100 kA
比能量 [L-N]/[N-PE](W/R)	156.25 kJ/ohms	156.25 kJ/ohms
标称放电电流 (8/20 μs) In	25 / 100 kA	25 / 100 kA
电压保护水平 [L-N]/[N-PE] UP	≤ 1.5 kV / ≤ 1.5 kV	≤ 1.5 kV / ≤ 1.5 kV
工频续流遮断能力 Ifi	50 kArms	50 kArms
续流抑制/选择性	预期续流到 50 kArms 时， 20 A 熔丝不跳	预期续流到 50 kArms 时， 20 A 熔丝不跳
响应时间 tA	≤ 100 ns	≤ 100 ns
IK= 50 kArms，最大后备熔丝 (L)	315 A gL/gG	315 A gL/gG
IK> 50 kArms时，最大后备熔丝 (L)	200 A gL/gG	200 A gL/gG
最大后备熔丝(L-L')	125 A gL/gG	125 A gL/gG
暂态过电压(TOV) [L-N] UT	440 V / 5 sec.	440 V / 5 sec.
暂态过电压(TOV) [N-PE] UT	1200 V / 200 ms	1200 V / 200 ms
TOV特性	耐受	耐受
工作温度范围(并联) / (串联) TUS	-40℃...+80℃ / -40℃...+60℃	-40℃...+80℃ / -40℃...+60℃
工作状态/故障指示	绿 / 红	绿 / 红
端口数	1	1
最小安装导线截面积(L1,L1',L2,L2',L3,L3',N,N',PE,	10 mm2 单股线/软线	10 mm2 单股线/软线
最大安装导线截面积 (L1,L2,L3,N,PE)	50 mm2 多股线/35 mm2 软线	50 mm2 多股线/35 mm2 软线
最大安装导线截面积 (L1',L2',L3',N',	35 mm2 多股线/25 mm2 软线	35 mm2 多股线/25 mm2 软线
安装方式	35 mm DIN轨，依据 EN 60715	35 mm DIN轨，依据 EN 60715
外壳材质	红色热塑性材料，UL 94 V-0	红色热塑性材料，UL 94 V-0
安装地点	室内	室内
防护等级	IP 20	IP 20
尺寸	8 mods,DIN 43880	8 mods,DIN 43880
认证	KEMA，VDE，UL，VdS	KEMA，VDE，UL，VdS
遥信触点类型	—	浮动切换触点
交流切换能力	—	250 V/0.5 A
直流切换能力	—	250 V/0.1 A;125 V/0.2 A;75 V/0.5 A
遥信终端的横截面积	—	最大 1 .5 mm2 单股线/软线
重量	1.27 kg	1.28 kg
